Max. momenty na nosníku

Od: Datum: 24.10.10 16:07 odpovědí: 9 změna: 25.10.10 20:31

Zdravím, najde se tu nějaký statik. Mám spojitý nosník o dvou polích s jedním převyslím koncem. Převyslí konce má 1,54 m. 1.pole má 4,5 m a 2. pole má 2,575 m. Momenty u podpor mi vyšli M1 = -3,08 knm; M2 = - 3,98 kNm; M3 = 0. Nyní vypočítávám maximální momenty v místě kde mi posouvající síly protli osu x. Tyto místa jsem si vypočítal. V druhém poli je to 0,69 m od třetí podpory a moment -2,93kN, V prvním poly mi tato vzdálenost vyšla 2,17 m od první podpory, ale nevím jak na ten moment, když se mi tam plete ten převyslej konec. Zkusil jsem to nějak splácat a vyšel mi -14,81 kNm - což je trochu moc ne. Vložil bych scan, ale asi musím být registrován. Za případnou pomoc díky






Seznam odpovědí:
Zobrazení struktury odpovědí v otázce



Odpovědi na otázku:
Od: wirt
Datum: 24.10.10 16:42
Předmět: RE: Max. momenty na nosníku

*vyšly

Od: abdul*
Datum: 24.10.10 19:50
Předmět: RE: Max. momenty na nosníku

napiš celé zadání, máš to zmatečně popsaný...

Ohodnoceno: 0x

Od: wirt
Datum: 24.10.10 23:14
Předmět: RE (2x): Max. momenty na nosníku

Zadání statické značky bez mojích uvedených výpočtů zní - spojitý nosník o dvou polích s jedním převislým koncem. Rozměry (z leva do prava): převislý konec 1540 mm; první pole 4500 mm; druhé pole 2575 mm. V celé délce spojité zatížení 2,6 kN/m´.

Od: abdul*
Datum: 25.10.10 15:13
Předmět: RE (3x): Max. momenty na nosníku

Podle mě to máš celý špatně, součet všech sil plusových a mínusových musí být přece nula.

Ohodnoceno: 0x

Datum: 25.10.10 15:26
Předmět: RE (4x): Max. momenty na nosníku
avatar

nula vznikne díky reakcím na podpěrách, které je nutno dopočítat. (je nosník podepřený, vetknutý... Asi to tam je, já to teď v ražimuy odpovědi nevidím.)

Ohodnoceno: 0x

Datum: 25.10.10 17:12
Předmět: RE (5x): Max. momenty na nosníku

Taky mi chybí (možná nepotřebná) informace zda se jedná o nosník vetknutý či podepřený.

Určitě se příklad řeší rozkladem na jednotlivé úseky a náhradou spojitého zatížení silou v těžišti, čím zároveň známe rameno momentu.

Tady se může student inspirovat.

http://fast10.vsb.cz/brozovsky/data/ssk1/p5.pdf

Ohodnoceno: 0x

Od: axus®
Datum: 25.10.10 17:58
Předmět: RE (3x): Max. momenty na nosníku
avatar

To zadani skutecne neni jasne. Obrazek by nebyl?

Pises neco o dvou polich a pritom udavas tri rozmery. Z toho je patrne, ze jeden konec je previsly, pak logicky musi nasledovat podpera, neni ovsem jasne, zda je rotacni ci posuvna.

Pak pises o nejakem poli. Tim mas snad namysli cast nosniku mezi dvemi podperami? Zrejme ano.

Pak tedy musi nasledovat dalsi podpera (rotacni nebo posuvna?).

Nakonec nasleduje druhe pole, tedy opet prostor mezi podperami a nakonci opet podpera (rotacni, posuvna nebo vetknuti?).

V kazdem pripade podle zadani usuziji na nejmene tri podpery. Jedna se tedy o staticky neurcity pripad?

Vidis, kolik je toho potreba znat. A pritom jeden poradny obrazek by zodpovedel vse.

Pak se teprve da postupovat dal. Poradime, zkontrolujeme, ale nemus po nas chtit, abysme si to cucali z prstu...

Ohodnoceno: 0x

Od: maret
Datum: 25.10.10 18:41
Předmět: RE: Max. momenty na nosníku

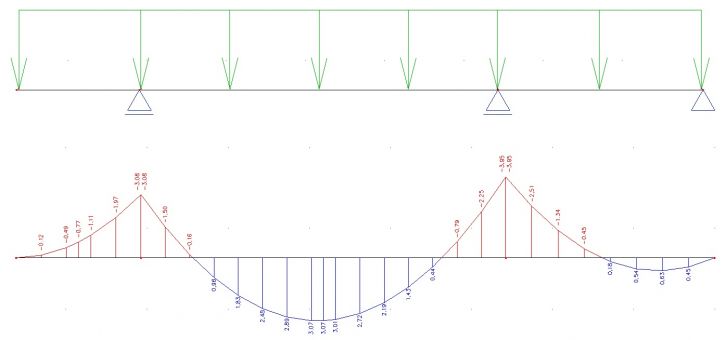

Nějak takhle?

Ohodnoceno: 0x

Od: wirt
Datum: 25.10.10 20:31
Předmět: RE (2x): Max. momenty na nosníku

To je přesně ono - super
