28V na 18V / 6A

Autor: pida007® Datum: 01.02.12 10:28 odpovědí: 4

Dobry den, potreboval bych poradit se stabilizatorem.
Chci udelat z 28V SS stabilnich 18V SS, ale na 5-6A. Je to pro kamarada, jezdi autobusem a potrebuje z palubnich 24V (pri nastartovani cca 28V) udelat 18V na pripojeni notebooku. Rikal jsem si zadny problem, dam stabik 7818 a premostim ho MJ2955 a jen ozkousim zda to spravne funguje. Ale ouha, pri zatizeni se pri najeti napeti na 22V a odberu 0,6 A najednou napeti spadne, jako by zafungovala nejaka el. pojistka. Pokud pripojim jen mj2955 a vytocim to najedu krasne na 28V, a dle zateze protekajici proud. Zdoj je tedy dostatecne pevny, tim to take byt nemuze.
Pokud to ale stejne udelam se 7818, tak bez zateze neni problem najet na 28V, aby stabilizizoval na 18V, ale jakmile to stejne udelam se zatezi, tak prave na cca 22V napeti spadne.

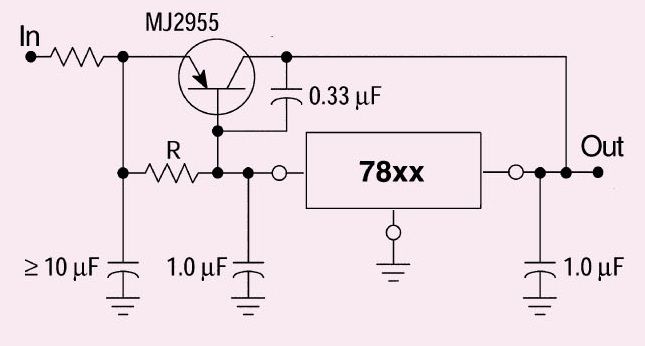

Jedna se o obycejne zapojeni, ale pro jistotu este prilozim schema. R jsem zvolil 47 ohmu. Zkousel jsem taky udelat delic pred stabikem v pomeru 1:10, tedy rozlozeni 0,68V (otevreny stav) mezi E a B, tim padem cca 8V ubytek pred stabikem, chova se to trosku jinak, ale stejne neudrzi vetsi zatez.
Nevite cim by to mohlo byt?
Nebo jestli maji stabiky 7818 a podobne nejake omezeni maximalniho rozdiloveho napeti, co jde do ztrat?
Spicky ze zapojeni s aternatorem zatim resit nechci, jde mi jen o tu funkcnost zapojeni. Diky

Upozornění
Tato otázka je 109 dnů bez odpovědi a proto byla uzavřena.
Máte-li podobnou otázku, a nenašli jste vhodnou odpověď, založte novou otázku.



Seznam odpovědí:
Pro zobrazení struktury odpovědí klikněte zde





Odpovědi na otázku:
Autor: bmbx®
Datum: 01.02.12 10:34
Předmět: RE: 28V na 18V / 6A


Na takové proudy dělat takovouhle stabilizaci je nasmysl, lepší je pomocí pulzní stabilizace nejsou tam téměř žádné ztráty a tímpádem potřebuje minimální chlazení. A osobně bych se s tím nedělal, jsou za pár korun ke koupi hotové


doplněno 01.02.12 10:44:

S obvodem MC34063 jdou dělat kouzla... sám o sobě malinky 8 nožičkový IO, bez chlazení zvládne 0,5A , s výkonovým fetem se téměř meze nekladou .

Ohodnoceno: 0x

Autor: pida007®
Datum: 03.02.12 14:31
Předmět: RE: 28V na 18V / 6A


No tak vidim, ze si s tim vsichni taky nevite moc rady v cem je zakapanej pes.
S tou navrhovanou pulzni stabilizaci si zase ja nevim rady. Muzete nahodit par odkazu na podobnou tematiku, nebo prakticke zapojeni, ze ktereho by se dalo vychazet?

Autor: bmbx®
Datum: 03.02.12 14:53
Předmět: RE: 28V na 18V / 6A


Řekl bych že to je trochu zmateně zapojené a takhle to chodit nebude. Jinak na ten spínaný stab. jsou tady aplikace, pár věcí jsem s tím dělal a nějaké 78xx mne už od té doby nebaví

http://pdf1.alldatasheet.com/…iew/12072/ONSEMI/MC34063.html


doplněno 03.02.12 16:41:

Moc nechápu jak můžeš mít PNP tranzistor zapojený na vstupu stabilizátoru 78xx

Ohodnoceno: 0x

Autor: mkat®
Datum: 03.02.12 16:38
Předmět: RE: 28V na 18V / 6A


Skus pozriet na nete nejaky regulovatelny stabilizovany zdroj trebars od nula do 24 V s prudom 5-6 A.Nastaviš si na nom 18 V a maš po probleme.Ja takto použivam zdroj z AR A 12/85 str.465.Mam ho trochu upraveny na vyšši prud,ale počitač mi na nom ide v pohode.Dokonca som robil jeden zdroj kamošovy na lod aby mu išiel počitač ked stoja v pristave a idu len na 24 V baterie.

Ohodnoceno: 0x
