Jak funguje převodovka

http://cs.wikipedia.org/wiki/P%C5%99evodovka

není nad wiki i s obrázky...

Zasouvání ozubených kol přímo do sebe bylo u převodovek nesynchronizovaných. S takovou se dneska setkáte jen u veterána před rokem 1960. Řazení bylo poměrně složité a málokterý dnešní řidič by s takovým autem dneska dokázal jezdit. To "nějaké kolo mezi ozubenými koly" se jmenuje synchronizační spojka (zkráceně synchron). Popis funkce je na zdejší poradnu trochu rozsáhlý, ale určitě se najde někde na Netu .

Přece jen pár slov k tomu. Když chcete zasunout do sebe přímo 2 kola, musí tato mít stejnou obvodovou rychlost. Jinak řadíte "přez zuby" a hrozí poškození ozubení. Srovnání obvodových rychlostí kol se dosahovalo "meziplynem, při řazení dolů, nebo dvojitým sešlápnutím spojky, při řazení nahoru. Takže: Nahoru: jednička - spojka - neutrál - spojku pustit - spojka - dvojka - spojku pustit. Dolu: dvojka - spojka - neutrál - spojku pustit- krátce přidat plyn - spojka - jednička - spojku pustit. To vše během několika málo vteřin vteřin. Chtělo to dost cvik.

Synchron (zjednodušeně řečeno) sám srovná otáčky hnacího a hnaného kola, takže řazení je podstatně jednodušší.

Tak ještě upřesním (než se objeví nějaký šťoura): U synchronizované převodovky jsou zuby jednotlivých kol trvale zasunuty do sebe a volně se protáčejí na hřídeli. Synchron v podstatě příslušné kolo připojí ke hřídely, přičemž rychlost hřídele a kola srovná pomocí třecí spojky. Uf

...připojí ke hřídeli, přičemž ... zdraví Šťoura)

Nó, tak na to jsem čekal! O té chybě vím, jenže už se nedá opravit. Když se podíváte o větu zpátky, je to tam dobře.

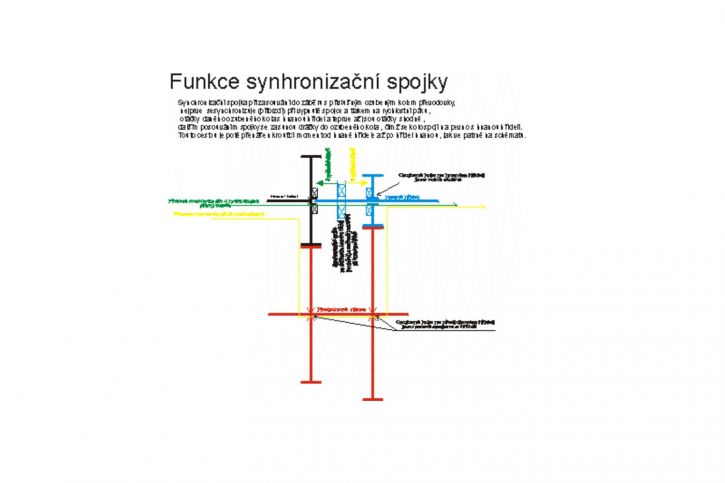

Pokouším se přiloženým schématem - pokud se povede , znázornit funkci synchronizace převodovky automobilu. Na schématu je znázorněn nejvyšší rychlostní stupen ( přímý záběr) a předcházející 3. rychlostní stupeň.Pro další nižší rychlostní stupně je v převodovce další soukolí jako zde pro 3. rychl.stupeň. U prvého stupně zpravidla synchronizace nebývá. Důvody pro synchronizaci jsou zde odůvodněny v předešlých příspěvcích. miro

Opakuji schéma.

Tak ještě jednou.

Tady to máte i s animací

http://www.youtube.com/watch?v=lnLID-6C1ig&feature=fvwrel
